[ENG] Construction 073/082: The tower (part 1)

| ۩ | 0 commenti


Selection and cutting of the stones

Laying of the stones



Raising of the perimeter


Cutting and placing of steel threaded bars







9 PAGES, 38 PICTURES, 5.75Mb




Domus photoset: Miniature "cotto" tiled floor

| ۩ | 0 commenti

Materials used: an old brick from a demolished house, vinyl glue, wood, iron wire, transparent varnish






SEE FULL POSTS HERE:

Costruzione 188: Pavimento del piano nobile (2) - il cucinino  (in italiano)
Costruzione 203: Il cucinino (2) - porte e completamento della botola  (in italiano)




Domus photoset: Miniature brick cross vaults

| ۩ | 0 commenti

Materials used: plaster, Das modelling clay, vinyl glue, cement, water, marble, transparent varnish




















SEE FULL POSTS HERE:

In italiano:
Costruzione 14: Supporto per le volte a crociera
Costruzione 15: Volta a crociera in mattoni
Costruzione 18: Volta a crociera con botola
Costruzione 19: Volta a crociera con botola in pietra
Costruzione 20: Rifinitura delle volte
Costruzione 32: Unione degli archi e delle volte
Costruzione 34: Verniciatura delle pareti e delle volte


In english:
Construction 14: Cross vault support
Construction 15: Brick cross vaul
Construction 18: Cross vault with a manhole
Construction 19: Cross vault with a stone framed manhole
Construction 20: Finishing the vaults
Construction 32: Connection between arches and vaults
Construction 34: Varnishing vaults and walls

En español:
Construcción 14: Soporte para las bóvedas de arista
Construcción 15: Bóvedas de arista de ladrillos
Construcción 18: Bóveda de arista con trampilla :
Construcción 19: Bóveda con trampilla enmarcada en piedra
Construcción 20: Acabado de las bóvedas
Construcción 32: Unión de arcos y bóvedas
Construcción 34: Barnizado de muros y bóvedas




[ESP] Construcción 66: Columna bicolor (1) - la base

| ۩ | 0 commenti

Una vez comprobada la posibilidad de tallar el mármol con herramientas manuales, no me queda sino empezar la construcción de la columna, comenzando por supuesto por la base.

El modelo del que traigo inspiración es basicamente el de los pórticos de la calle "20 Settembre" (en Génova), en el tramo que corre por debajo de la iglesia de Santo Stefano. En este caso no se trata de estructuras medievales en cuanto fueron construidos a finales del siglo XIX cuando se ensanchó la calle actual como prolongación de la vieja calle Giulia.
Sin embargo estas columnas, a pesar de su modernidad, se inspiran en arquitecturas medievales, así que de alguna forma pueden servir de modelo inicial para la realización de mi miniatura.

Claro está, desde el punto de vista puramente filológico se trataría de un error, pero lo que más me importa no es la exacta reproducción histórica, sino su plausibilidad.
Me explicaré mejor. La pregunta que siempre me pongo es la siguiente: "¿Es verosímil que en época medieval álguien en esta ciudad pudiera haber construido un elemento de éstas características?"
Si la respuesta es "sí", entonces dicho elemento puede ser incluido en mis referencias.

Si luego vamos a analizar los edificios existentes, está claro que nos encontramos delante de limitaciones muy concretas debidas a la posición social del propietario del inmueble y a su disponibilidad económica. ¿A quién se le ocurriría gastar tanto dinero para colocar una columna con elementos de mármol (más cara que una de simple piedra, quizás de reuso) en un ambiente de trabajo que ni siquiera se puede ver desde la calle?
Pero como ya he dicho, los dueños de la Domus no tienen problemas de dinero, y pueden permitirse éste y otros lujos.
Para tener una idea del aspecto que debería presentar el fóndaco una vez acabado, pueden mirar este estudio publicado en un viejo post (en italiano)

Volviendo a la construcción de la columna: consigo realizar sin demasiadas dificultades las diversas piezas de la base, es decir un doble plinto de pizarra y la base octogonal de mármol sobre la cual se apoyará el fuste.


Posteriormente decido reducir el plinto eliminando el bloque más grande. Así como la había imaginado, la base reultaría demasiado alta, dando una sensación de peso excesivo también desde el punto de vista visual.

Consigo tallar con mucho cuidado la base de mármol sobre los ocho lados sin causar su ruptura, algo que ocurrió en mis primeras pruebas de corte.
En esta fase las herramientas usadas son basicamente las lijas para metales, pasando de la redonda a la cuadrángular a la plana (usada de canto).

Terminadas las piezas de la base me dedico a la realización de una prueba para un elemento del fuste, en este caso de pizarra.
El primero y el último segmento serán negros y separarán el cuerpo central de la columna de la base y del capitel, tallados en mármol blanco.

Aún no sé exactamente por cuántos bloques va a estar compuesto el fuste, pero es indispensable che las piezas tengan formas lo más regulares posible.
Una buena técnica sería la de ir tallando una única barra de pizarra y una de mármol del mismo tamaño para luego cortarlas en julianas como zanahorias e ir alternando las piezas.


Pero de ésto me encargaré más adelante. Ahora, como ya he terminado el perímetro de la trampilla y tengo las medidas exactas que va a tener la base de la columna, puedo empezar la puesta en obra del suelo del fóndaco...

MATERIALES:
pizarra, mármol blanco

HERRAMIENTAS:
papel de lija grueso y fino, lijas para metales, serrucho para metales, cincel y martillo

MEDIDAS (en cm):
plinto inferior: descartado
plinto superior: base 1,9 x 1,9; alto 1,15;
base de mármol: alto 0,7;
elemento del fuste: diámetro 1,5; lado 0,6; alto 0,6 (blancos) 0,7 (negros).
altura total de la base + fuste (hasta ahora): 5,9




[ENG] Construction 072/080/092: The woodshed

| ۩ | 0 commenti


The woodshed before the construction

A section of the staircase and the woodshed

Raising of the walls and laying of stone steps

Slate cutting

Laying of the floor and filling with cement

Brick stairs inside the woodshed

A lowered brick arch

Stairway and woodshed

Placing of a log pile inside the woodshed

DOWNLOAD THE PDF FILE BY BECOMING A PATRON
5 PAGES, 25 PICTURES, FULL DESCRIPTION AND SIZES




Domus photoset: Furnishing and closing the Warehouse

| ۩ | 0 commenti

Materials used: pearl millet for birds, poppy seeds, vinyl glue, accessories for nativity scenes and naval models, wood, cement.





SEE FULL POSTS HERE:

Costruzione 186: Completamento e chiusura del magazzino  (in italiano)





Costruzione 207: La torre - pavimento del primo piano e portello esterno (1)

| ۩ | 1 commenti

Torniamo ad occuparci della torre, la cui costruzione procede di pari passo con il resto del palazzo ma che finora non ha fatto molto parlare di sé...


Il corridoio che la attraversa segue una forma a gomito che termina alla base delle scale del secondo piano (la prima rampa che sarà costruita interamente in legno). La sua funzione però non finisce qui, in quanto lungo il suo percorso si aprono altri due passaggi: il primo è la porta che dà direttamente accesso al cucinino, mentre il secondo, tramite una scaletta che attraversa la spessa muratura, raggiungerà il prospetto esterno della torre.
La costruzione di questo passaggio inizia ancora prima di quella del pavimento, dato che gli scalini poggiano in parte sulla struttura in legno del solaio.


Ho descritto la costruzione della rampa e la funzione del portello in questo post. Qui di seguito mi limito a recuperare alcune immagini che illustrano il proseguimento dei lavori...



... che continuano poi sul paramento esterno, delineando così gli stipiti e il vano interno del portello.


Anche ai lati dell'apertura, così come al di sotto di questa, sono presenti due buche quadrate, all'interno delle quali si inseriscono le travi del ponte sospeso.

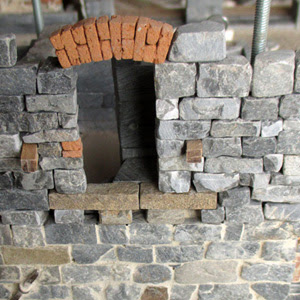

Una volta raggiunto il livello d'imposta, un piccolo arco ribassato in mattoni va a coronare la cornice esterna del portello, dando un tocco di colore alla facciata della torre.




Per quanto riguarda invece il pavimento, quella del corridoio sarà l'ultima porzione del piano nobile ad essere completata. In primo luogo con la stesura di una soletta di sabbia e colla (così come fatto per il salone principale) e poi con il vero e proprio pavimento.



In questo caso sostituirò le piastrelle in cotto e i marmi colorati con semplici lastre di ardesia non levigata, di dimensioni variabili.




Come si vede nelle foto, il tramezzo che separa il corridoio dalla rampa successiva è ancora al livello del suolo. Adesso che la posa del pavimento è terminata, però, sarà possibile proseguire la costruzione dei muri interni con l'inserimento delle porte e tutte le rifiniture necessarie.



E per concludere questa prima parte dedicata al corridoio e al portello della torre, aggiungerò un paio di scatti che anticipano il contenuto della seconda parte. Sono stati realizzati durante una prova di posizionamento dell'arco in pietra che coprirà il passaggio sul lato interno.
Il soffitto del piccolo vano verrà risolto con un voltino in mattoni, mentre un cancelletto in ferro battuto andrà a chiudere il passaggio sul fronte esterno...




MATERIALI:
ardesia, colla bianca, sabbia, mattoni, acqua, cemento
STRUMENTI:
tenaglie, pinzette, carta abrasiva, seghetto, spatolina, pennello
MISURE (in cm):
perimetro apertura esterna: 2,2 x 4 (all'imposta)
perimetro apertura interna: 2,2 x 5,4 (idem)
